Creación de objetos SF

Según la figura superior para crear un objeto SF se realiza lo siguiente:

Convertir coordendas a un objetos SFG
Convertir el SFG a un objeto SFC
Asignar un CRS al objeto SFC
Crear un dataframe para los elementos del objeto SFC
Crear un objeto SF con el SFC y el dataframe

Importación de librerias

library(sf)
library(tidyverse)

Importación de un polígono de referencia

poligonos <- read_sf('DATA/Poligonos.shp')
triangulo <- poligonos[1,]

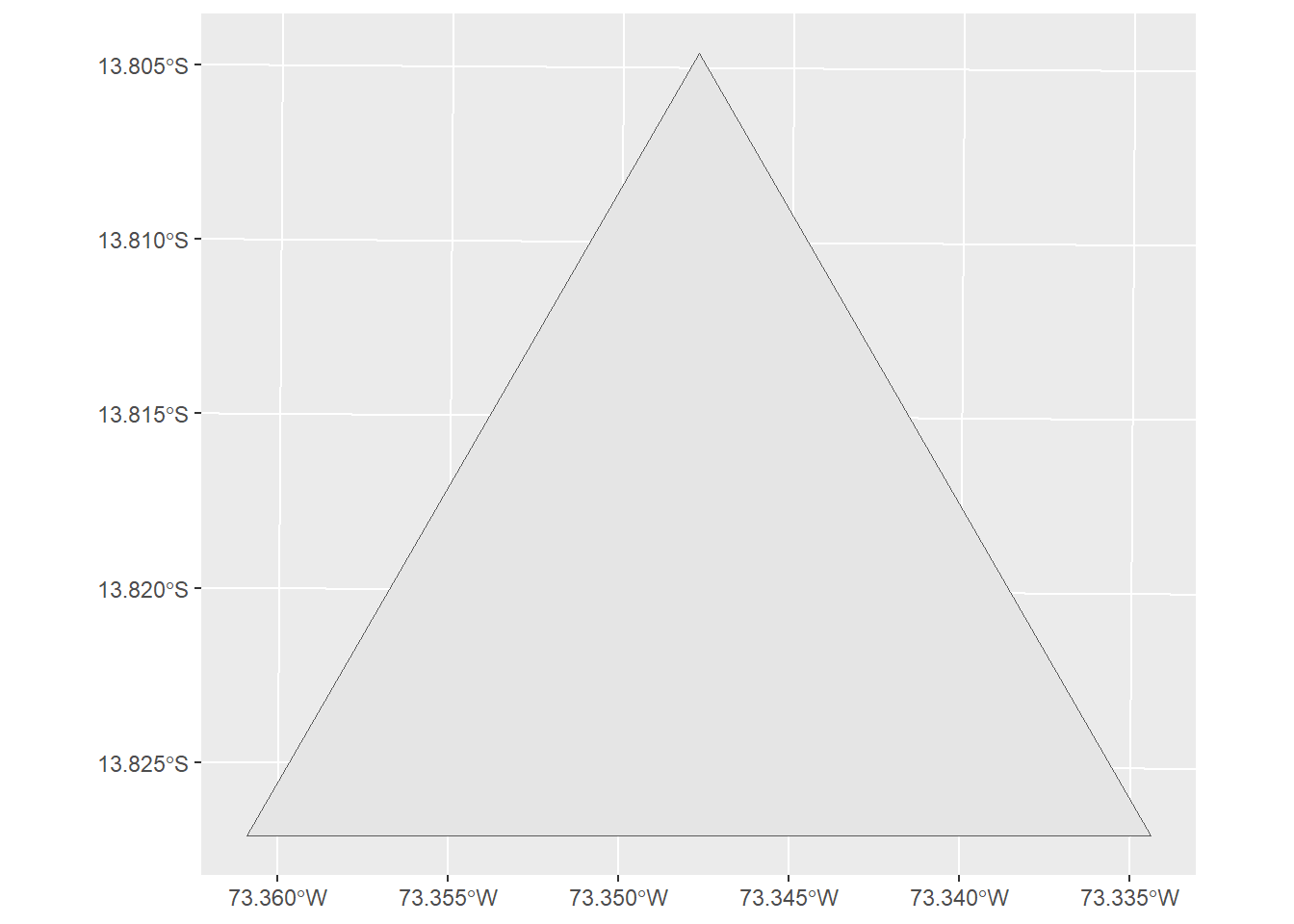

ggplot() +
  geom_sf(data = triangulo)

Las coordenadas de sus vértices son:

st_geometry(triangulo)[[1]][[1]]

         [,1]    [,2]
[1,] 677159.6 8470790
[2,] 678593.3 8473273
[3,] 680027.0 8470790
[4,] 677159.6 8470790

1. Elemento Punto

a. Convertir coordendas a un objetos SFG

ST_POINT

# Coordenadas escogidas al azar
p1 <- c(678000, 8471000)
p2 <- c(679500, 8470500)
p3 <- c(679000, 8472000)
p4 <- c(677500, 8472000)
p5 <- c(678000, 8473000)
p6 <- c(679000, 8473000)
p7 <- c(678500, 8472500)

# Conversion a objetos SFG
p1_sfg <- st_point(p1)
p2_sfg <- st_point(p2)
p3_sfg <- st_point(p3)
p4_sfg <- st_point(p4)
p5_sfg <- st_point(p5)
p6_sfg <- st_point(p6)
p7_sfg <- st_point(p7)

p3_sfg

class(p3_sfg)

[1] "XY"    "POINT" "sfg"

b. Convertir el SFG a un objeto SFC

ST_SFC

ptos_sfc <- st_sfc(p1_sfg, p2_sfg, p3_sfg, p4_sfg, p5_sfg, p6_sfg, p7_sfg)
ptos_sfc

Geometry set for 7 features
Geometry type: POINT
Dimension:     XY
Bounding box:  xmin: 677500 ymin: 8470500 xmax: 679500 ymax: 8473000
CRS:           NA
First 5 geometries:

class(ptos_sfc)

[1] "sfc_POINT" "sfc"

c. Asignar un CRS al objeto SFC

ST_SET_CRS

ptos_sfc <- st_set_crs(ptos_sfc, "EPSG:32718")
ptos_sfc

Geometry set for 7 features
Geometry type: POINT
Dimension:     XY
Bounding box:  xmin: 677500 ymin: 8470500 xmax: 679500 ymax: 8473000
Projected CRS: WGS 84 / UTM zone 18S
First 5 geometries:

class(ptos_sfc)

[1] "sfc_POINT" "sfc"

d. Crear un dataframe para los elementos del objeto SFC

ptos_df <- data.frame(Id = c(1, 2, 3, 4, 5, 6, 7),
                      Objeto = c("Punto 1", "Punto 2", "Punto 3", "Punto 4",
                                 "Punto 5", "Punto 6", "Punto 7"))
ptos_df

  Id  Objeto
1  1 Punto 1
2  2 Punto 2
3  3 Punto 3
4  4 Punto 4
5  5 Punto 5
6  6 Punto 6
7  7 Punto 7

class(ptos_df)

[1] "data.frame"

e. Crear un objeto SF con el SFC y el dataframe

ptos_sf <- st_sf(ptos_df, ptos_sfc)
ptos_sf

Simple feature collection with 7 features and 2 fields
Geometry type: POINT
Dimension:     XY
Bounding box:  xmin: 677500 ymin: 8470500 xmax: 679500 ymax: 8473000
Projected CRS: WGS 84 / UTM zone 18S
  Id  Objeto               ptos_sfc
1  1 Punto 1 POINT (678000 8471000)
2  2 Punto 2 POINT (679500 8470500)
3  3 Punto 3 POINT (679000 8472000)
4  4 Punto 4 POINT (677500 8472000)
5  5 Punto 5 POINT (678000 8473000)
6  6 Punto 6 POINT (679000 8473000)
7  7 Punto 7 POINT (678500 8472500)

class(ptos_sf)

[1] "sf"         "data.frame"

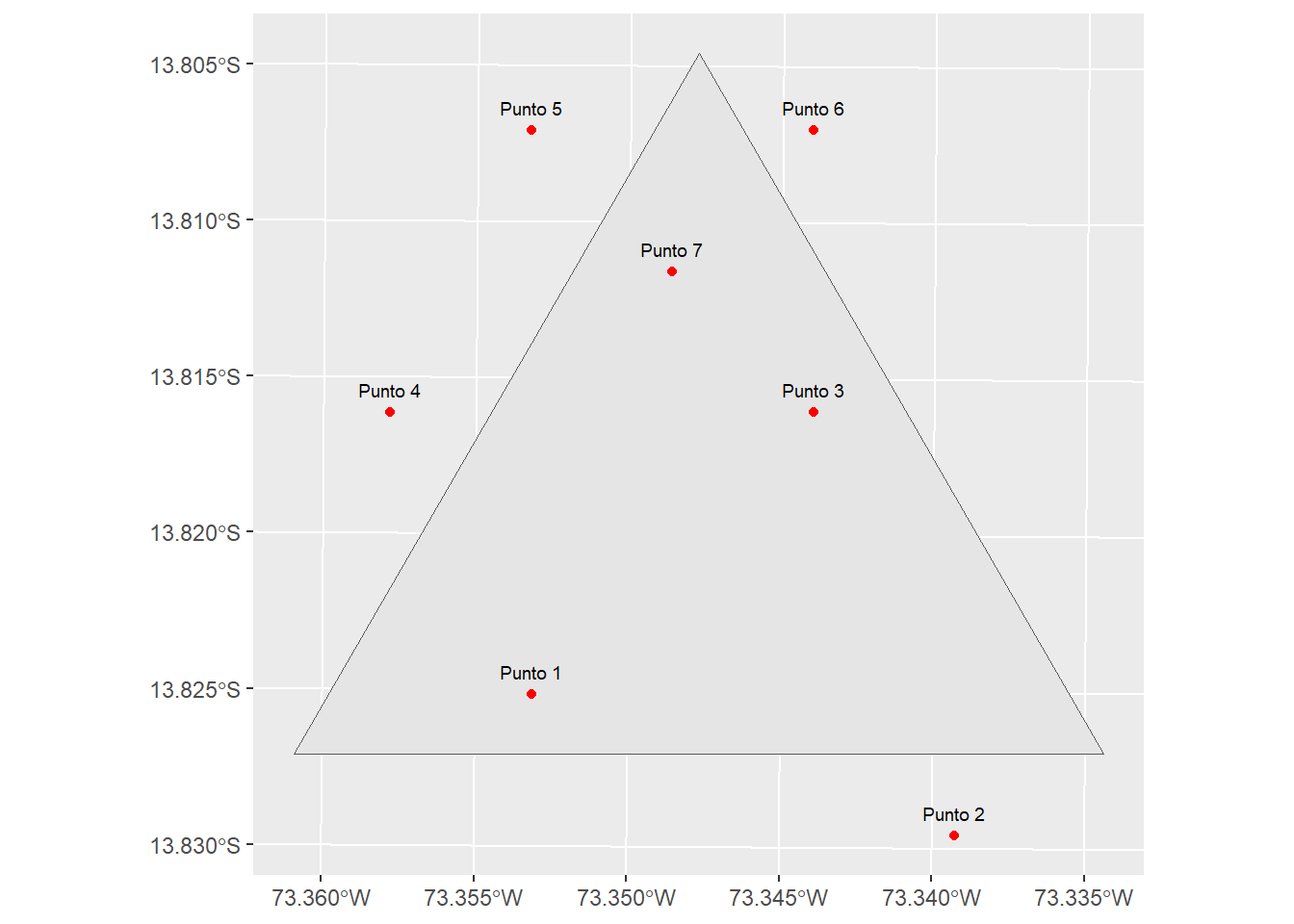

Gráfica

ggplot() +
  geom_sf(data = triangulo) +
  geom_sf(data = ptos_sf, color = "red") +
  geom_text(data = ptos_df,
            aes(x = c(st_coordinates(ptos_sf)[,1]),
                y = c(st_coordinates(ptos_sf)[,2])+80,
                label = Objeto),
            size = 2.5) +
  theme(axis.title = element_blank())

2. Elemento Línea

a. Convertir coordendas a un objetos SFG

ST_LINE

# Coordenadas escogidas al azar
p1 <- c(678000, 8471000)
p2 <- c(679500, 8470500)
p3 <- c(679000, 8472000)
p4 <- c(677500, 8472000)
p5 <- c(678000, 8473000)
p6 <- c(679000, 8473000)
p7 <- c(678500, 8472500)

# Conversion a objetos SFG
line1_sfg <- st_linestring(rbind(p1, p2, p3, p1))
line2_sfg <- st_linestring(rbind(p4, p5, p6, p7))

line1_sfg

class(line1_sfg)

[1] "XY"         "LINESTRING" "sfg"

b. Convertir el SFG a un objeto SFC

ST_SFC

line_sfc <- st_sfc(line1_sfg, line2_sfg)
line_sfc

Geometry set for 2 features
Geometry type: LINESTRING
Dimension:     XY
Bounding box:  xmin: 677500 ymin: 8470500 xmax: 679500 ymax: 8473000
CRS:           NA

class(line_sfc)

[1] "sfc_LINESTRING" "sfc"

c. Asignar un CRS al objeto SFC

ST_SET_CRS

line_sfc <- st_set_crs(line_sfc, "EPSG:32718")
line_sfc

Geometry set for 2 features
Geometry type: LINESTRING
Dimension:     XY
Bounding box:  xmin: 677500 ymin: 8470500 xmax: 679500 ymax: 8473000
Projected CRS: WGS 84 / UTM zone 18S

class(line_sfc)

[1] "sfc_LINESTRING" "sfc"

d. Crear un dataframe para los elementos del objeto SFC

line_df <- data.frame(Id = c(1, 2),
                      Objeto = c("Linea 1", "Linea 2"))
line_df

  Id  Objeto
1  1 Linea 1
2  2 Linea 2

class(line_df)

[1] "data.frame"

e. Crear un objeto SF con el SFC y el dataframe

line_sf <- st_sf(line_df, line_sfc)
line_sf

Simple feature collection with 2 features and 2 fields
Geometry type: LINESTRING
Dimension:     XY
Bounding box:  xmin: 677500 ymin: 8470500 xmax: 679500 ymax: 8473000
Projected CRS: WGS 84 / UTM zone 18S
  Id  Objeto                       line_sfc
1  1 Linea 1 LINESTRING (678000 8471000,...
2  2 Linea 2 LINESTRING (677500 8472000,...

class(line_sf)

[1] "sf"         "data.frame"

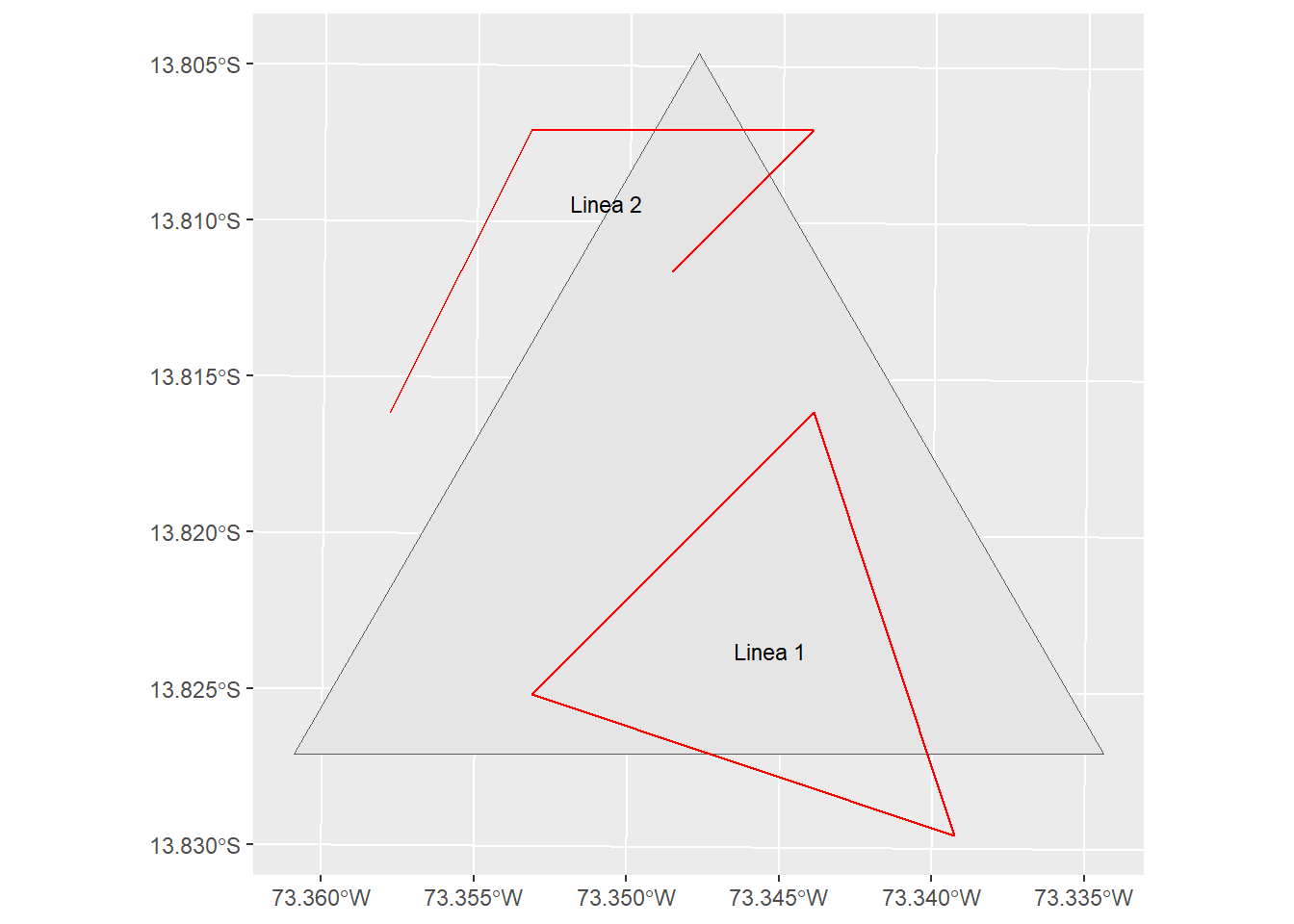

Gráfica

ggplot() +
  geom_sf(data = triangulo) +
  geom_sf(data = line_sf, color = "red") +
  geom_text(data = line_df,
            aes(x = st_coordinates(st_centroid(line_sf))[,1],
                y = st_coordinates(st_centroid(line_sf))[,2],
                label = Objeto),
            size = 3) +
  theme(axis.title = element_blank())

3. Elemento Polígono

a. Convertir coordendas a un objetos SFG

ST_LINE

# Coordenadas escogidas al azar
p1 <- c(678000, 8471000)
p2 <- c(679500, 8470500)
p3 <- c(679000, 8472000)
p4 <- c(677500, 8472000)
p5 <- c(678000, 8473000)
p6 <- c(679000, 8473000)
p7 <- c(678500, 8472500)

# Conversion a objetos SFG
poly1 <- st_polygon(list(rbind(p1, p2, p3, p1)))
poly2 <- st_polygon(list(rbind(p4, p5, p6, p7, p4)))

poly_sfg <- st_multipolygon(list(poly1, poly2))

poly_sfg

class(poly_sfg)

[1] "XY"           "MULTIPOLYGON" "sfg"

b. Convertir el SFG a un objeto SFC

ST_SFC

poly_sfc <- st_sfc(poly1, poly2)
poly_sfc

Geometry set for 2 features
Geometry type: POLYGON
Dimension:     XY
Bounding box:  xmin: 677500 ymin: 8470500 xmax: 679500 ymax: 8473000
CRS:           NA

class(poly_sfc)

[1] "sfc_POLYGON" "sfc"

c. Asignar un CRS al objeto SFC

ST_SET_CRS

poly_sfc <- st_set_crs(poly_sfc, "EPSG:32718")
poly_sfc

Geometry set for 2 features
Geometry type: POLYGON
Dimension:     XY
Bounding box:  xmin: 677500 ymin: 8470500 xmax: 679500 ymax: 8473000
Projected CRS: WGS 84 / UTM zone 18S

class(poly_sfc)

[1] "sfc_POLYGON" "sfc"

d. Crear un dataframe para los elementos del objeto SFC

poly_df <- data.frame(Id = c(1, 2),
                      Objeto = c("Poligono 1", "Poligono 2"))
poly_df

  Id     Objeto
1  1 Poligono 1
2  2 Poligono 2

class(poly_df)

[1] "data.frame"

e. Crear un objeto SF con el SFC y el dataframe

poly_sf <- st_sf(poly_df, poly_sfc)
poly_sf

Simple feature collection with 2 features and 2 fields
Geometry type: POLYGON
Dimension:     XY
Bounding box:  xmin: 677500 ymin: 8470500 xmax: 679500 ymax: 8473000
Projected CRS: WGS 84 / UTM zone 18S
  Id     Objeto                       poly_sfc
1  1 Poligono 1 POLYGON ((678000 8471000, 6...
2  2 Poligono 2 POLYGON ((677500 8472000, 6...

class(poly_df)

[1] "data.frame"

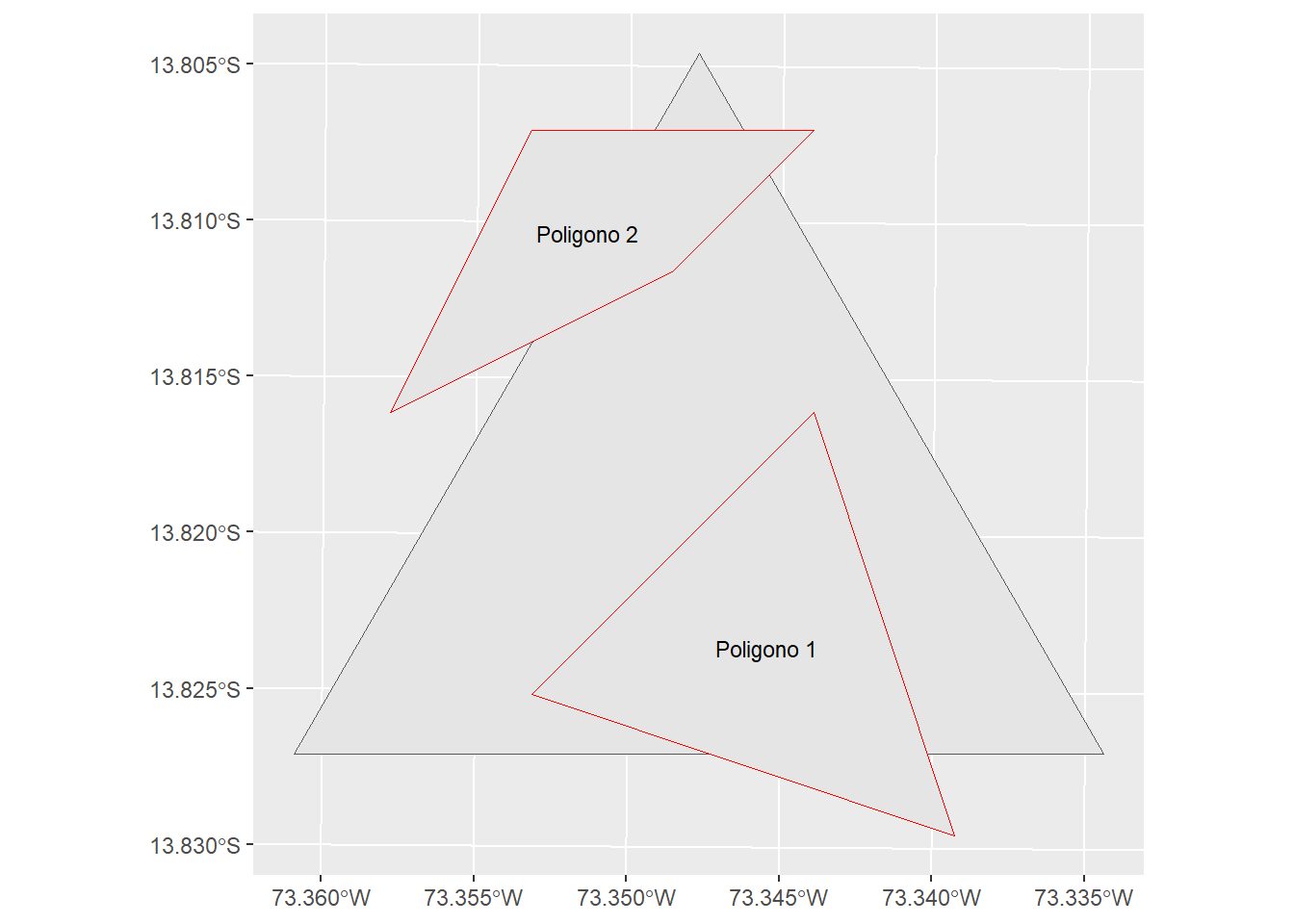

Gráfica

ggplot() +
  geom_sf(data = triangulo) +
  geom_sf(data = poly_sf, color = "red") +
  geom_text(data = poly_df,
            aes(x = st_coordinates(st_centroid(poly_sf))[,1],
                y = st_coordinates(st_centroid(poly_sf))[,2],
                label = Objeto),
            size = 3) +
  theme(axis.title = element_blank())
